AI算力的"命门"：数据中心暖通系统架构、产品与技术全攻略

你可能不知道，每一块GPU疯狂运转的时候，它最害怕的不是算力瓶颈，而是过热。

英伟达Vera Rubin架构单芯片TDP飙升至1800W，单机柜功率密度从几年前的20kW直接干到70-132kW，未来还要冲击200kW。而传统风冷的散热天花板，大约只有40kW。这意味着，AI算力每往前迈一步，暖通系统就得跟着脱胎换骨。

更现实的压力来自政策：国家发改委明确要求新建大型数据中心PUE不得高于1.3，东部地区不高于1.25。北京市从2026年起对PUE超1.35的数据中心开征差别电价，超限值1倍以内加价0.2元/度，一倍以上加价0.5元/度。传统机房PUE普遍在1.8以上，部分老旧机房超过2.5——电费占IT运营成本的60%以上。

暖通系统不是数据中心的配角，它是决定你能不能活下去的核心基础设施。今天这篇文章，从冷源到末端、从架构到产品、从技术路线到厂商格局，把数据中心暖通系统一次性讲透。

来源：长江证券《AI算力高密化驱动液冷升级，冷水机组千亿市场启航》（2026-07-23）；中国信通院数据中心白皮书；国家发改委数据中心能耗政策

一、数据中心暖通系统到底由什么组成？四层架构一图看懂

暖通系统（HVAC）不是一个设备，而是一整套协同工作的"热管理生态"。理解它的架构，是理解一切技术选型的前提。

数据中心暖通系统可以拆成四个层次：冷源层负责制造冷量，输配层负责把冷量送到该去的地方，末端层负责把冷量交给IT设备，控制层负责让整套系统聪明地运转。

数据中心暖通四层架构

▸ 冷源层：冷水机组（离心式/螺杆式）、间接蒸发冷却机组（IDEC）、冷却塔/干冷器、板式换热器

▸ 输配层：变频水泵、管路系统、阀门（二通/三通/电磁/止回）、集分水器、定压补水装置、水处理系统（UF/RO）

▸ 末端层：CRAH/CRAC（房间级精密空调）、列间空调（InRow）、风机墙单元（Fan Wall）、后门换热器（RDHx）、CDU（冷量分配单元）

▸ 控制层：BMS/DCIM/PLC系统、温湿度/压差/流量传感器、EC风机变频控制、AI节能优化算法

物理回路上，暖通系统同时运行着三条"环路"：空气侧回路（室外进风→换热→过滤→加湿/除湿→送风→服务器→回风→排风或循环）、水侧回路（冷冻水出水→末端换热→回水→冷机/冷却塔）和制冷剂回路（压缩机→冷凝器→膨胀阀→蒸发器→回到压缩机）。三条回路各司其职又互相耦合，牵一发动全身。

来源：CSDN《数据中心暖通(HVAC)组成架构》（2025-09-15）

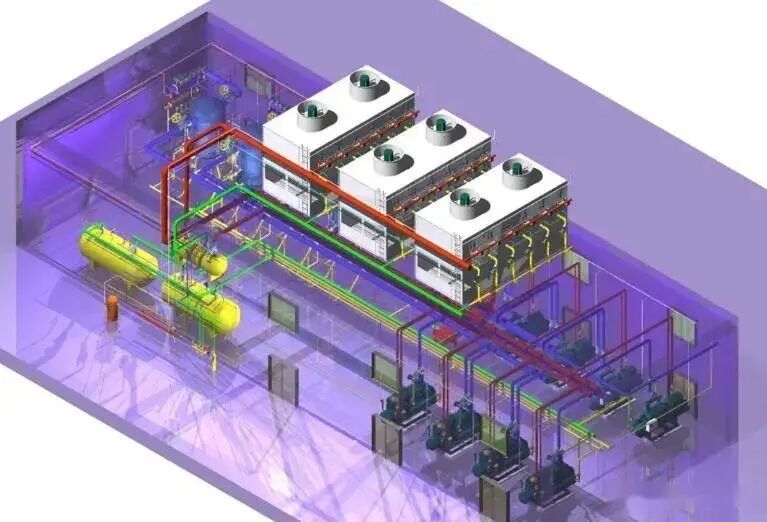

二、冷源层：数据中心的"制冷心脏"

冷源是整个暖通系统最核心的环节。选错冷源，后面的末端再花哨也白搭。

1. 冷水机组：一次侧的绝对核心

无论是风冷系统还是液冷系统，一次侧的冷水机组都是"制冷心脏"。它的工作原理并不复杂：压缩机做功→冷凝器散热→膨胀阀节流→蒸发器吸热，把室内的热量搬运到室外。冷水机组在数据中心整体建设总投入中占比约3%，但它直接决定了整个系统的PUE水平。

按冷凝散热形式，冷水机组分两大阵营：水冷机组依托水的强换热能力，全年能效比可达4.0-6.0，适合有稳定水源的大型AI数据中心；风冷机组结构精简、布置灵活，适合中小型数据中心或缺水地区。

据长江证券研报测算，2026年海外数据中心冷水机组的理论市场规模约766-1022亿元，全球AI基建持续加速，四大科技巨头（亚马逊、微软、谷歌、Meta）2025财年资本开支合计达3996亿美元，同比增长75%。

2. 磁悬浮离心机：能效革命的核心引擎

2026年数据中心冷源技术最大的看点，就是磁悬浮离心压缩机的全面崛起。传统螺杆机组在AI数据中心的高密度场景下，能效瓶颈越来越明显。磁悬浮技术消除了机械摩擦，实现无油运行，综合部分负荷性能系数（IPLV）突破10以上，相比常规螺杆机组：

▸ 综合部分负荷性能系数提升约42%

▸ 电机运行功耗下降30%

▸ 全年制冷耗电量节约30%

▸ 投资回收期仅2-3年

据GEP Research数据，2025年全球磁悬浮冷水机组市场规模约47.2亿美元，中国市场规模突破98亿元人民币，占全球份额31.4%。行业平均无故障运行时间（MTBF）超过8万小时，COP普遍达到6.8以上。

更值得关注的是新标准的变化：2026年5月正式实施的GB/T 18430.2-2025新国标引入了全年性能系数（APF）作为评价指标，不再单纯考核制冷状态，而是囊括全年制冷制热情况——这意味着设备在部分负荷和极端工况下的表现变得更加重要。

来源：长江证券研报（2026-07-23）；GEP Research《全球及中国磁悬浮冷水机组行业全景分析》（2026-05-23）；搜狐《2026工业制冷升级》（2026-05-29）

3. 间接蒸发冷却（IDEC）：自然冷源的极致利用

间接蒸发冷却是数据中心利用自然冷源的"利器"。原理很简单：利用水的蒸发吸热来冷却空气，但通过换热芯体把湿空气和干空气隔开，既不增加机房湿度，又能把室外低温冷源高效传入室内。

传统的冷却塔出水温度比湿球温度高3-5℃，而露点型间接蒸发冷却塔可以实现比湿球温度低2-3℃的亚湿球出水温度，差距直接拉到5-8℃。这意味着什么？自然冷却时长大幅延长。深圳百旺信云数据中心的实测数据显示，采用间接蒸发冷却预冷一体化架构后，全年自然冷源利用时间超过4000小时，系统全年综合性能系数（GCOPA）达到6.64，PUE低至1.23。

间接蒸发冷却系统有三种运行模式：夏季完全机械制冷、过渡季节自然冷却+机械制冷复合运行、冬季完全自然冷却。在北京某数据中心的改造案例中，年节电约323万kW·h，年均PUE降至1.28，投资回收期约3.4年。

来源：CSDN/深知社《基于露点间接蒸发冷却塔的数据中心冷却系统应用分析》；CSDN《间接蒸发冷却在华北地区某数据中心的应用》

三、输配层：被忽视的"能效杀手"

很多人盯着冷源和末端，却忘了输配层的能耗。事实上，水泵和管路的能耗占制冷系统总能耗的15-25%。

输配层的核心任务是"把冷量高效、稳定地送到末端"。它包括变频水泵、管路系统、各类阀门、集分水器、定压补水装置和水处理系统。

现代数据中心输配层的几个关键技术趋势：

▸ 变频泵组替代定频泵，根据实际负荷动态调节流量，节能20-30%。部分先进方案在末端内置二次泵（如海悟列间空调），实现一次泵和二次泵的解耦控制，彻底消除"一次泵憋压"的能耗浪费。

▸ 大温差设计正在成为主流。传统冷冻水温差5℃（7℃供水/12℃回水），现在越来越多的方案采用6-8℃甚至更大温差，减少水流量和泵功耗。液冷场景下，高温水回路（30-45℃供水）进一步放大温差优势。

▸ 水处理不是小事。冷却水系统的结垢、腐蚀、微生物繁殖会直接降低换热效率。现代方案标配UF/RO预处理、电导率/ORP监测、自动加药和排污系统。水质管理做得好，系统能效可以长期维持在设计值附近。

四、末端层：离IT设备最近的"战场"

末端层决定了冷量能不能精准、均匀地送达每一台服务器。这是气流组织和温控精度的核心战场。

1. CRAH/CRAC：经典房间级精密空调

CRAH（Computer Room Air Handler，计算机房空气处理器）是数据中心最经典的末端设备。它通过冷冻水盘管与室内空气换热，配合EC风机和精密控制系统，维持机房温度波动在±0.5℃以内、湿度控制在40-60%RH。

以VTS  Group  2026年推出的数据中心CRAH单元为例：风量覆盖4900-61000m³/h，制冷量20-250kW，采用高效EC风机组+压差无关控制阀+即插即用控制系统，支持最多16台机组的冗余管理。紧凑立式设计，不需要架空地板，大幅降低安装复杂度。

2. 列间空调（InRow）：近端制冷的代表

随着单机柜功率从5kW攀升到20kW甚至更高，传统房间级空调的送风路径太长，冷热气流混合严重，局部热点问题频发。列间空调直接安装在机柜列之间，送风路径缩短到1-2米，冷风直达服务器进风口，彻底杜绝冷热气流混合。

海悟CRC列间级冷冻水精密空调是典型代表：采用前送风、后回风的水平送风模式，配合高效EC离心风机和"满柜式一字型"表冷器，实现近端精准制冷。支持多台机组智能群控，主备切换、轮值运行、负荷均衡。无需室外机，依托集中冷源即可运行。

3. 风机墙（Fan Wall）：超大规模数据中心的标配

对于大型数据大厅和超大规模应用，风机墙单元正在取代传统CRAH成为主流选择。VTS Group的风机墙单元单机风量可达51000-153000m³/h，制冷量200-600kW，模块化设计支持内置冗余。

风机墙的核心技术趋势是630mm EC风机——已经成为超大规模精密冷却的事实行业标准。EC风机相比AC风机的三大运营优势：软启动实现秒级恢复、集成变速控制（无需外部变频器）、智能保护与更安全的故障模式（堵转检测毫秒级响应）。

4. CDU：液冷系统的"交通指挥官"

CDU（Coolant Distribution Unit）是液冷部署的机械和控制核心。它是设施级水系统和机柜级液冷回路之间的接口：设施侧连接冷冻水供回水管路，IT侧通过快接头连接冷板或后门换热器回路。

2026年CDU市场正在从"机柜级配件"进化为"核心基础设施组件"：

▸ 伊顿ROL4000 CDU：提供2MW冷却能力，3°C逼近温度，最高80 PSI可用压力

▸ DCX 8MW CDU（2026年1月发布）：专为大规模AI数据大厅设计，单机8MW

▸ Flex模块化机柜级CDU（2025年9月发布）：面向AI和HPC工作负载的可扩展方案

据Grand View Research数据，混合CDU细分市场预计到2033年将以22.4%的年复合增长率增长。

5. 后门换热器（RDHx）：从风冷到液冷的"过渡桥梁"

后门换热器的精妙之处在于：它直接替换机柜的标准后门，chilled   water在换热器面板中循环，服务器风扇继续把热风"吹"过面板完成换热。服务器本身不需要任何改造，风冷机制完全保留，但产生的热量进入了液冷回路而不是机房空气。这使得RDHx成为存量设施升级的最佳"第一步"。

来源：ComputeForecast《Architecting  Hybrid Cooling Layers》（2026-07-03）；VTS Group Data Center  Units（2026-03-06）；海悟CRC列间空调产品资料（2026-04-01）；朗伟《数据中心风机选型指南》（2026-06-11）

五、液冷技术：AI时代的"必选项"

当单机柜功率突破40kW，液冷就不再是"可选项"，而是算力部署与法规合规的双重"必选项"。

1. 冷板式液冷：当前最主流的液冷路线

冷板式液冷的原理很直观：在CPU/GPU表面安装金属冷板（通常是铜微通道结构），冷却液在冷板内部流动直接带走芯片热量。冷板可以带走60-80%的服务器热量，剩余热量由后门换热器或行级空调处理。

英维克2026年6月发布的SoluKing长效液冷工质系列通过英特尔225天严苛测试，SK-P25-C成为国内首款、全球第三款获得英特尔认可的丙二醇基液冷工质，SK-WT-C更是全球首款获得认可的水基液冷工质，标志着中国液冷工质技术正式跻身全球顶尖行列。

2. 浸没式液冷：极致散热的终极方案

浸没式液冷把整个服务器浸泡在绝缘冷却液中，换热效率远超冷板。阿里巴巴仁和数据中心已部署全球最大浸没液冷集群之一，PUE降至1.09，单机柜功率可达100kW。浸没液冷的核心耗材氟化液长期被3M、苏威垄断，巨化股份、永和股份等国内厂商正在加速突破。

3. 风液混合：当前最务实的路线

现实中的数据不会一夜之间全部变成液冷。风液混合方案用冷板式液冷处理高密度AI/HPC机柜（占65%场景），用传统风冷处理中低密度机柜，CDU和CRAH共用同一套冷冻水系统，通过智能控制动态调配冷量。海信推出的风液同源解决方案就是典型：磁悬浮集成冷站统一供冷，液-液型CDU服务液冷机柜，双源风墙覆盖中低密度机柜，余热回收系统将废热资源化。

来源：中国信通院《液冷数据中心发展白皮书》；英维克SoluKing液冷工质发布（2026-06-24）；赛迪顾问《2024中国液冷数据中心市场研究报告》

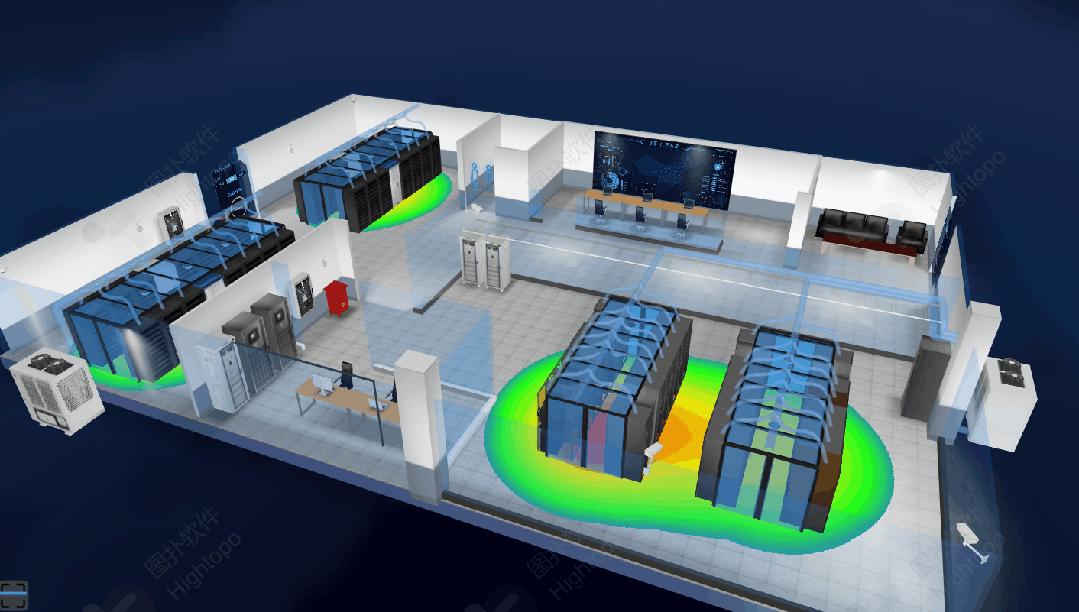

六、气流组织与智能控制：看不见但值钱的"软实力"

硬件堆得再好，气流组织一塌糊涂，热量照样会在机房里"打架"。

1. 冷热通道隔离：基本功但永远重要

冷热通道封闭是最经典的气流组织方式。冷通道（服务器进风侧）和热通道（服务器排风侧）物理隔离，防止冷热气流混合。关键细节往往决定成败：机柜盲板填充、穿线孔封堵、地板出风口风量平衡、门禁区域的风压管理。

2. CFD仿真：混合密度机房的必修课

在风液混合的混合密度机房中，CFD（计算流体力学）仿真已经从"可选项"变成"必选项"。在物理改造之前模拟气流模式、压差和热点形成，识别液冷行是否会对相邻风冷区域产生"抢风"效应。在软件里解决花费的是"周"，安装后再解决花费的是"月"和大量资本。

3. AI节能优化：从"被动响应"到"主动预测"

2026年的智能气流系统开始全面引入计算机视觉和预测性控制算法。通过在机柜进出口部署红外热像仪和风速传感器，实时构建三维温度场和速度场模型。谷歌DeepMind的AI冷却优化已在实际数据中心实现40%的冷却能耗下降。

来源：ComputeForecast（2026-07-03）；英维克金融算力温控方案（2026-06-12）

七、余热回收：把"废热"变成"资产"

数据中心是巨大的热源。与其把热量白白排到大气中，不如回收再利用——这既是环保要求，也是经济账。

液冷系统产生的余热温度更高、更稳定，回收价值远大于传统风冷。通过换热器回收液冷载冷剂携带的服务器废热，可以产出40-120℃热水，用于园区供暖、周边工业用热、员工生活热水，甚至对外供热创收。

维谛技术在四川两河口"算电融合"项目中的方案就包含余热回收模块：离心/螺杆式余热热泵提升余热温度，回收热量用于园区供暖和冬季机房预热。在低碳、能耗双控政策下，余热回收可大幅降低园区综合能耗，助力数据中心获取绿色算力认证和碳积分。北欧国家在数据中心余热利用方面走在前列，大量数据中心与城市供暖管网对接，这一模式正在向国内渗透。

八、未来趋势：暖通系统的下一个十年

数据中心暖通技术正在加速迭代，几个方向值得密切关注。

▸ 液冷渗透率快速提升：赛迪顾问预测，到2027年新建超大型数据中心液冷部署比例将超过50%。2024年中国液冷数据中心市场规模约150亿元，年增速超60%，预计2027年超500亿元。

▸ 液磁耦合系统：液冷技术与磁悬浮冷水机组的深度整合，高温水回路（30-45℃）直接对接液冷CDU，省去中间换热环节。

▸ AI预知性维护：通过机器学习分析振动、温度、压力等运行数据，提前预测故障风险，大幅减少计划外停机。

▸ 低GWP制冷剂加速替代：R1234ze(E)、R515B等低GWP制冷剂在磁悬浮冷水机组中的应用比例从2024年的28%上升至2025年的41%。施耐德Uniflair XCA已标配超低GWP制冷剂。

▸ 模块化磁悬浮冷站：从"现场施工"到"工厂预制"，海信推出8套磁悬浮集成冷站，大幅缩短施工周期。

▸ 零水消耗：约克YDAM等新一代风冷磁悬浮机组实现完全无水散热（通过干冷器），消除运营水成本。

数据中心暖通系统的演进，本质上是"算力增长"与"能耗刚性"之间矛盾的化解过程。风冷不会消失，液冷也不是万能药。真正赢家，是那些能根据业务密度、预算约束、地理位置和运维能力，找到最优组合方案的运营商。

在PUE红线越来越紧、AI算力需求越来越猛的今天，暖通系统已经不是数据中心的"成本项"——它是竞争力本身。

来源：赛迪顾问（2024）；GEP Research（2026-05-23）；JCI YORK YDAM（2026-02-03）；施耐德Uniflair XCA（2026-06-25）
