1 行业背景

印刷电路板(PCB)为数字经济核心产业，被誉为“电子产品之母”，其生产过程属于高能耗范畴，电镀等核心工艺对90℃、75℃高温热水存在刚性需求，高温热水制取成本高是PCB企业成本控制的核心痛点。

2 项目背景

江西新余某PCB制造企业，主营电子元器件、电路板生产，其电镀工艺需稳定供应70℃工艺热水；厂区空压机常年连续运行，产生大量余热资源，此前余热通过散热系统直接排放，工艺热水完全依靠锅炉制取，能源利用效率低下。

3 技术方案

3.1 方案设计主体

麦克维尔与设计院协同规划设计

3.2 核心方案

采用空压机余热回收结合水源高温热泵系统方案，将空压机回收的热水作为水源高温热泵的热源，制取电镀工艺所需70℃热水；使用侧热水箱内置保温隔板，减少冷热水直接混合，保障系统运行效率，实现工业废热向工艺第二热源的转化。

3.3 系统核心流程

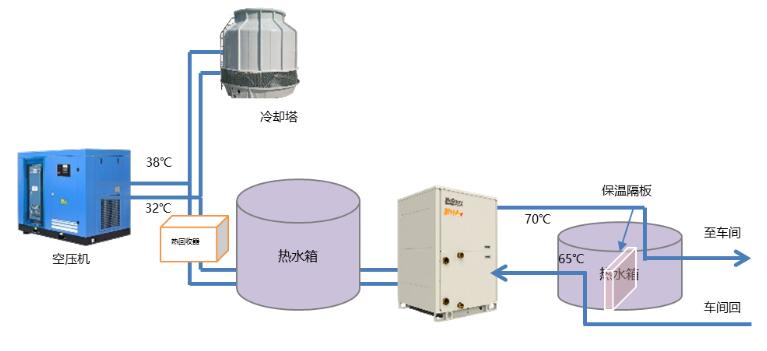

空压机产生余热→热回收器回收余热转化为热水→作为水源高温热泵热源→制取70℃工艺热水→输送至电镀车间，全程配备保温隔板减少能量损耗。

4 系统运行保障

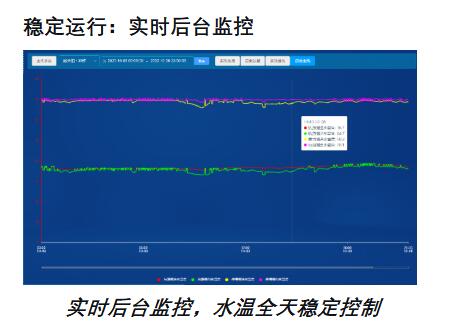

配置实时后台监控系统，实现对系统水温的全天候精准控制，确保70℃工艺热水供应温度稳定，满足PCB企业电镀工艺连续生产的用水需求。

5 项目收益

5.1 节能经济效益

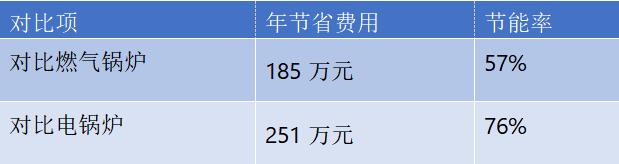

项目投运后，节能效果显著：

5.2 环保碳减排效益

环保效益：年减少碳排放约1569.5吨CO₂

注：碳排放因子按照国家温室气体排放因子数据库默认值0.5366核算

6 项目价值与行业意义

1.经济效益：为PCB制造企业降低生产用能成本，带来可观的年度费用节省，提升企业成本管控能力；

2.环保效益：有效利用工业余热，减少碳排放，为国家“双碳”目标落地提供工业端实践支撑；

3.行业示范：在能源价格波动、环保要求趋严的背景下，为PCB这一高能耗数字经济核心产业提供了成熟的节能改造方案，也为其他工业领域的余热回收与高温热水制取提供可复制、可推广的技术参考，推动工业企业用能方式的绿色变革。

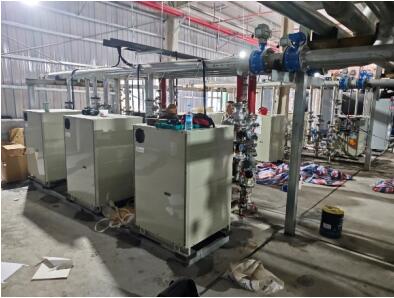

现场安装图片
