华为发布3D数据中心：液冷开始从设备走向建筑

这次发布值得液冷产业关注的重点，是供冷被明确抽离为独立建筑功能层，并与IT设备层形成垂直短路径。随着AI机柜进入100–200 kW级，高密液冷的设计边界正从冷板、CDU等单设备，扩展到建筑空间、水力网络、供回水路由与控制系统。

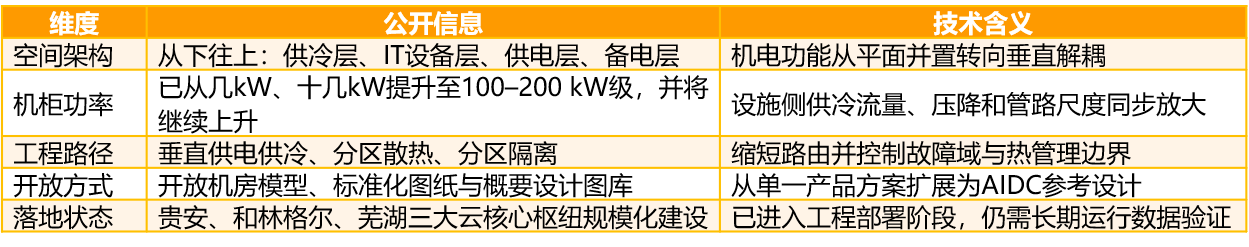

• 公开信息中的关键点

•

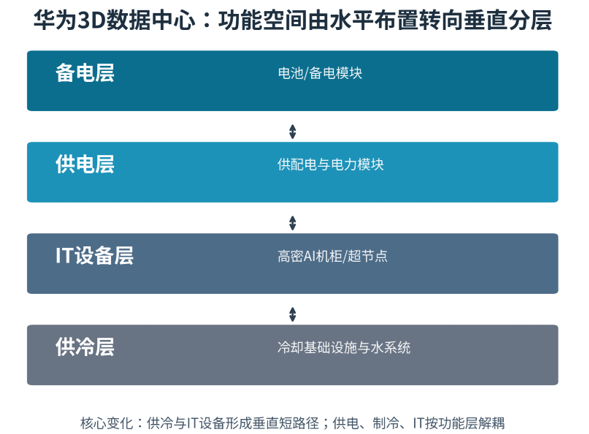

图1  华为3D数据中心四层功能架构




01

供冷从机房配套进入

建筑功能分层




传统数据中心的制冷系统长期以“机房配套”的方式存在：冷站、冷冻水管网、末端空调与IT机房在平面和竖向上交织布置。AI高密机柜改变了这个前提。华为在9月15日发布的3D数据中心中，将供冷层、IT设备层、供电层和备电层垂直叠加，并明确提出垂直供电、垂直供冷和极短路由。公开资料显示，IT设备层位于供冷层和供电层之间，液冷管路可以通过楼层直接连接。




这类架构的价值首先体现在“路径”。机柜功率达到100–200 kW后，冷却介质不再只是局部设备内部的小流量回路。供回水干管、支路、阀件、换热器、CDU以及机柜Manifold共同构成高流量水力网络。把供冷层放在IT层近邻位置，可以缩短水平输送距离，降低管路复杂度，也让供冷系统更容易按照POD或计算单元划分故障域。




02

100–200 kW机柜

把设施侧水系统推到新的尺度




华为高级副总裁、常务监事任树录在现场表示，AI时代机柜功率已经从风冷时代的几千瓦、十几千瓦提升到100 kW、200 kW，并仍将继续上升。这个变化会直接传导到设施侧。以水为近似介质、供回水温差ΔT=10°C估算，100 kW热负载对应约143 LPM流量，200 kW约287 LPM。若未来单柜继续向500 kW甚至MW级演进，单柜所对应的水力尺度会迅速进入数百至上千LPM区间。




因此，热设计的关注点会从“冷板能否带走芯片热量”扩展到“整个建筑如何稳定输送这些流量”。主管管径、局部阻力、CDU压头、泵功、Manifold均流、UQD连接器、泄漏检测、补液与水质控制都会进入基础设施设计范围。供冷层独立，本质上给这些设备和管路提供了可标准化、可扩容的工程空间。

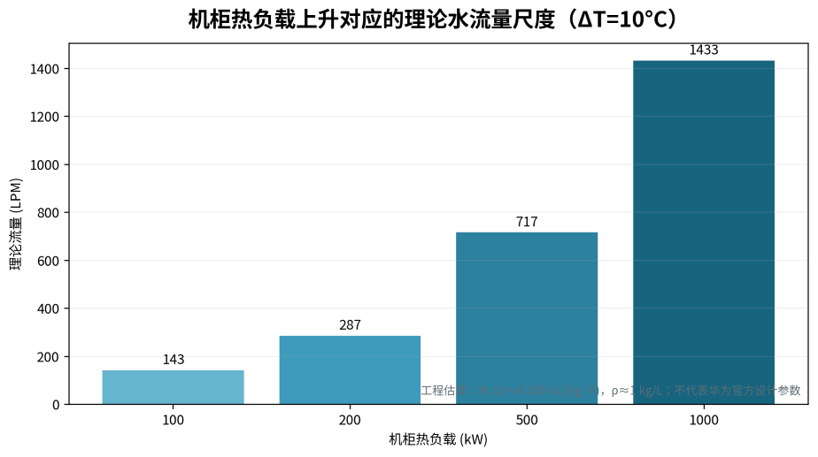

图2  高密机柜对应的理论水流量尺度

（工程估算，用于理解数量级）




03

液冷链条开始贯通

Facility Water System

到Cold Plate




从液冷产业链看，3D数据中心最值得跟踪的是系统边界被重新定义。未来AIDC热输运可以按“Facility Water System → Cooling Layer → CDU → Rack Manifold → Server Manifold → Cold Plate”理解。前端是建筑机电和水系统，后端是服务器与芯片级热管理，中间由CDU、歧管、阀件、传感器和控制系统完成水力隔离、温度控制与流量分配。




这会提高系统集成的重要性。Cold Plate仍然决定芯片到冷却液的热阻，但到了建筑尺度，CDU容量、一次/二次侧温差、泵组冗余、Manifold压降和全网控制策略共同决定可交付的机柜功率。液冷供应商的竞争维度会继续从部件性能向“水力设计 + 控制 + 工程交付”扩展。

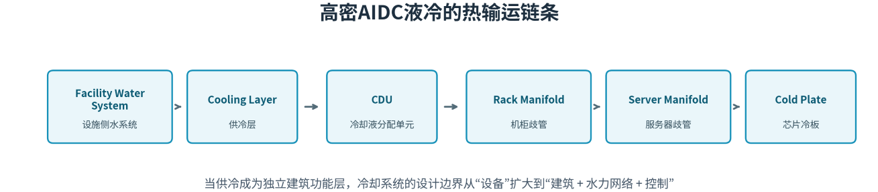

图3  AIDC高密液冷的热输运基础设施链条

04

开放设计图库的产业意义

高于单个液冷产品发布




华为同时开放《3D数据中心概要设计图库》，公开信息显示其覆盖建筑、结构、给排水、暖通动力、强电和弱电等专业。这一点使3D数据中心更接近参考架构，而非单一设备方案。对于液冷产业，真正需要关注的是供冷如何进入建筑专业接口：设备层需要给出热负载与流量边界，暖通专业需要确定水温、压差和冗余，给排水专业需要处理补液、排水和泄漏，结构与建筑专业则需要为大口径管网和设备层预留空间。




华为云已披露贵安、和林格尔、芜湖三个云核心枢纽均在规模化建设3D数据中心。现阶段可以将其判断为“参考架构发布 + 工程部署推进”。公开资料能够证明架构已经进入实际建设，但长期可靠性、全生命周期水系统运维、不同代际AI设备兼容后的真实改造成本，仍需要后续运行数据和更多项目样本验证。
